產品介紹
一、概述

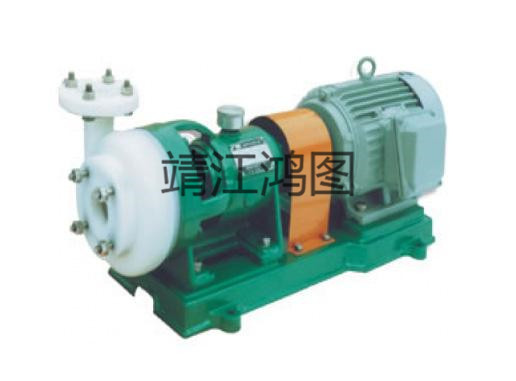

1、FSB型和FSB-L型氟塑料合金泵，適用于-20℃～+80℃溫度條件下輸送物理性類似于水的介質：酸、堿、鹽、氧化劑及其它腐蝕性介質（禁止輸送快速硬質結晶體介質）。FSB氟塑料泵過流部件采用F46(聚全氟乙丙烯樹脂)或UHMWPE（超高分子量聚乙烯樹脂）經過合理配方、模壓、加工而成，它集多種非金屬材料，具有超強的耐腐性能，并具有機械強度高，不老化、無毒素分解等優點。是輸送各種強、弱酸、腐蝕性介質的理想設備。
2、泵的設計說明：FSB型和FSB-L型是我公司采用特種泵加工工藝，精心設計的新型塑料合金耐腐蝕系列泵產品，該產品具有設計合理、結構緊湊、性能可靠、使用維修方便、節約能源等優點。
3、FSB型和FSB-L型塑料合金泵制造及驗收規范，嚴格執行了相關標準，保證了系列產品的質量。該產品廣泛適用于化工、石油、制藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品等行業。密封采用機械密封，多年使用效果證實，改產品是杜絕跑、冒、滴、漏建設文明工廠的理想防腐輸送設備。
4、性能范圍與型號說明： FSB型和FSB-L型系列耐腐蝕泵， 流量范圍1.5-100m3/時， 揚程范圍10-50m。
二、泵型號意義說明舉例
50FSB-25L
50——泵進口口徑
FS——泵過流部分為氟塑料材質
B——離心泵
25——泵額定揚程
L——帶底板式
三、性能參數表
規格型號 | 流量 | 揚程 | 配用電機 | 轉速 | 軸功率 | 效率 |
25FSB-10L | 1.5 | 10 | 1.5 | 2900 | 0.13 | 46 |
25FSB-18L | 3.6 | 18 | 2.2 | 0.589 | 50 | |
40FSB-15L | 5 | 15 | 2.2 | 0.40 | 51 | |
40FSB-20L | 10 | 20 | 3 | 1.16 | 47 | |
40FSB-30L | 30 | 3 | 1.18 | 70 | ||
50FSB-20L | 15 | 20 | 4 | 1.49 | 55 | |
50FSB-25L | 25 | 4 | 1.86 | 64.5 | ||
50FSB-30L | 30 | 5.5 | 1.90 | 70 | ||
50FSB--50L | 12.5 | 50 | 7.5 | 4.25 | 40 | |
65FSB-32L | 29 | 32 | 5.5 | 3.61 | 45 | |
65FSB-50L | 50 | 11 | 7.45 | 53 | ||
80FSB-20L | 50 | 20 | 5.5 | 3.8 | 72 | |
80FSB-30L | 30 | 7.5 | 6.82 | 62 | ||
80FSB-34L | 34 | 11 | 10.47 | 65 | ||
80FSB-50L | 50 | 15 | 11.34 | 60 | ||
100FSB-23L | 100 | 23 | 15 | 8.69 | 71 | |
100FSB-30L | 30 | 18.5 | 11.5 | 71 | ||
100FSB-50L | 50 | 22 | 19.7 | 69 |
